DIBUJO DE UN ANCLA

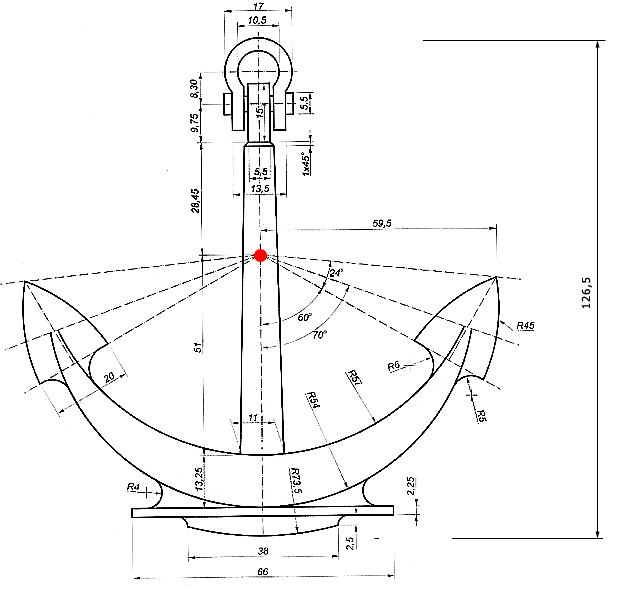

Dibujar el ancla cuyas medidas se reproducen a continuación

Crear nueva capa 'Construcción' para albergar líneas hechas con XLINE, RAY o OFFSET, útiles para pre-construir la figura

No es necesario poner las cotas.

Al final, trazar ejes en nueva capa "Ejes" (raya punto raya punto...)

En la parte superior del mástil, falta alguna cota (diámetro del pasador, etc.): el estudiante puede asumir medidas razonables con las proporciones que se ven...

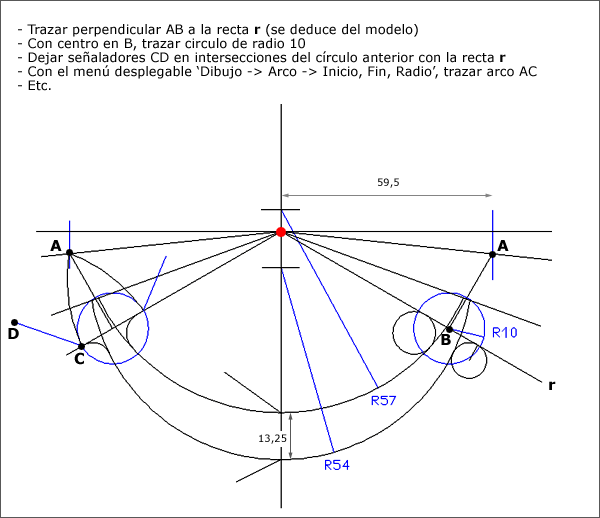

Estrategia de dibujo para la uña del ancla:

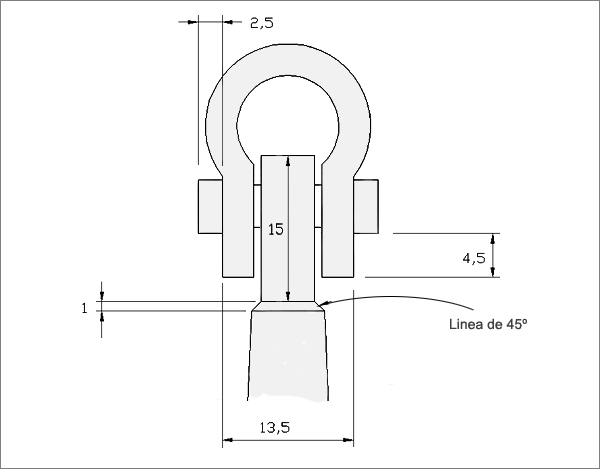

Medidas completas de la parte superior del ancla
