EJERCICIO DE MODELADO DE SOLIDOS

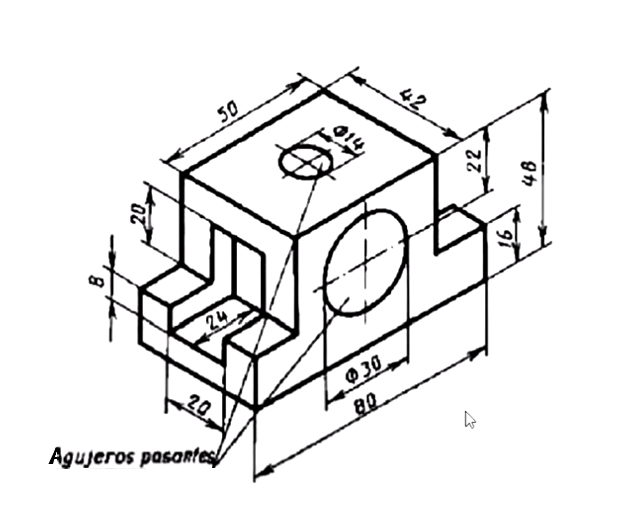

Medidas de la pieza a modelar:

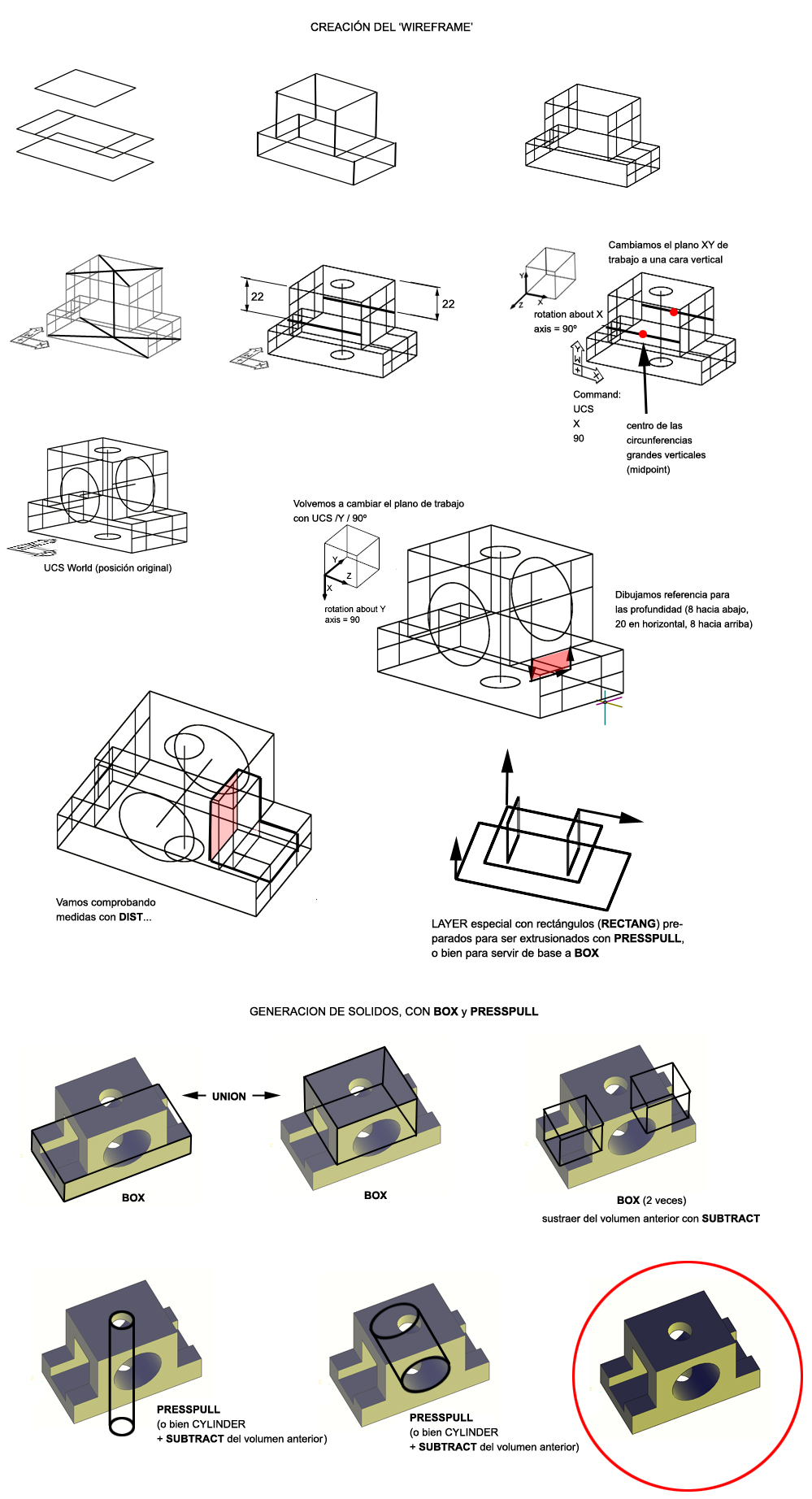

Desarrollo posible del ejercicio

aquí

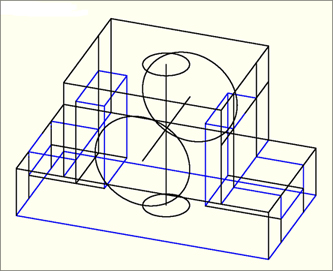

Wireframe aquí

Para ahorrar pasos, el estudiante puede partir de este wireframe ya armado en AutoCAD

En este modelo previo, se ha optado por crear dos capas de wireframe, una básica, y otra específica para albergar los contornos que generarán los sólidos posteriormente

Importante: los solapes de líneas sólo están permitidos si las líneas pertenecen a capas diferentes...









Observaciones generales


- En el el proceso de modelado, pueden utlizarse los comandos BOX, PRESSPULL, UCS, etc.


- Hay que organizar el modelo con layers (capas)...


- Primero, se construye un wireframe (modelo de alambre)...


- Para ir modelando el wireframe, se va cambiando eventualmente el plano de trabajo ('XY') con el comando UCS

        1) Se llama al comando UCS

        2) Se especifica el eje en torno al cual se girará el trípode XYZ: eje x, eje y, o eje z...

        3) Se especifica el ángulo de giro del trípode (normalmente 90º)

        (con esta estrategia pueden dibujarse, por ejemplo, los dos circulos grandes de la perforación cilíndrica horizontal)


- Para volver a las UCS originales ("en el suelo"), comando UCS, opción "World"...


- Una vez se tiene un wireframe suficientemente explícito, se van generando los sólidos...
