DIBUJO DE UNA LLAVE

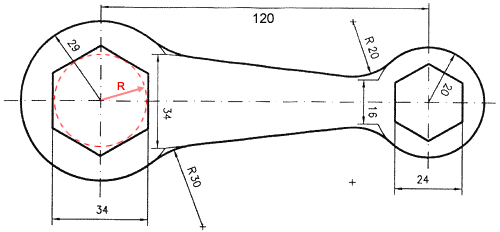

Dibujar la llave o herramienta cuyas medidas se reproducen a continuación

En los hexágonos, utilizar el comando POLYGON (Comando: _POLYGON)

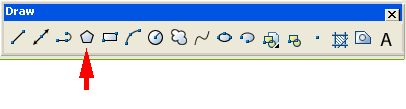

Ver situación del comando POLYGON en la paleta de iconos con la flecha roja




Ver tutorial sobre POLYGON en http://www.cadtutor.net/tutorials/autocad/drawing-objects.php#Polygon

En los dos hexágonos a dibujar, se ha de escojer la opción 'polígono Circunscrito' en vez de la opción 'polígono Inscrito' (razonar porqué, en función de las medidas que nos dan)

Además, hay que rotarlo con _ROTATE

No es necesario poner las cotas

Guardar el dibujo con la numeración correspondiente de cada alumno
