Los apuntes de este cursillo se refieren siempre a lugares y a aspectos de AutoCAD configurado de la manera que se describe a continuación. La interface de AutoCAD puede configurarse de mil maneras posibles, por lo que nos referiremos a una en concreto, una disposición que emplea las paletas de comandos clásicos de AutoCAD.
La disposición de las herramientas del programa, en este sentido, aproximadamente, y a los efectos de estos tutoriales, es la ilustración de la imagen inferior n.8, la última de la secuencia.

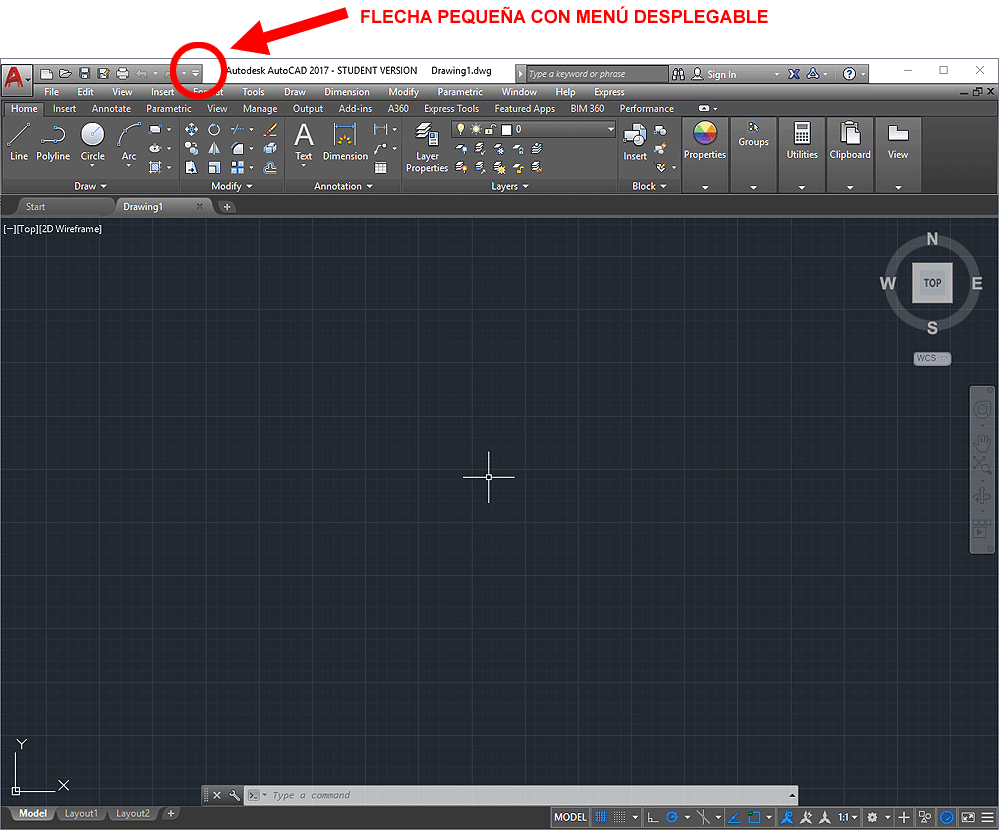

1)

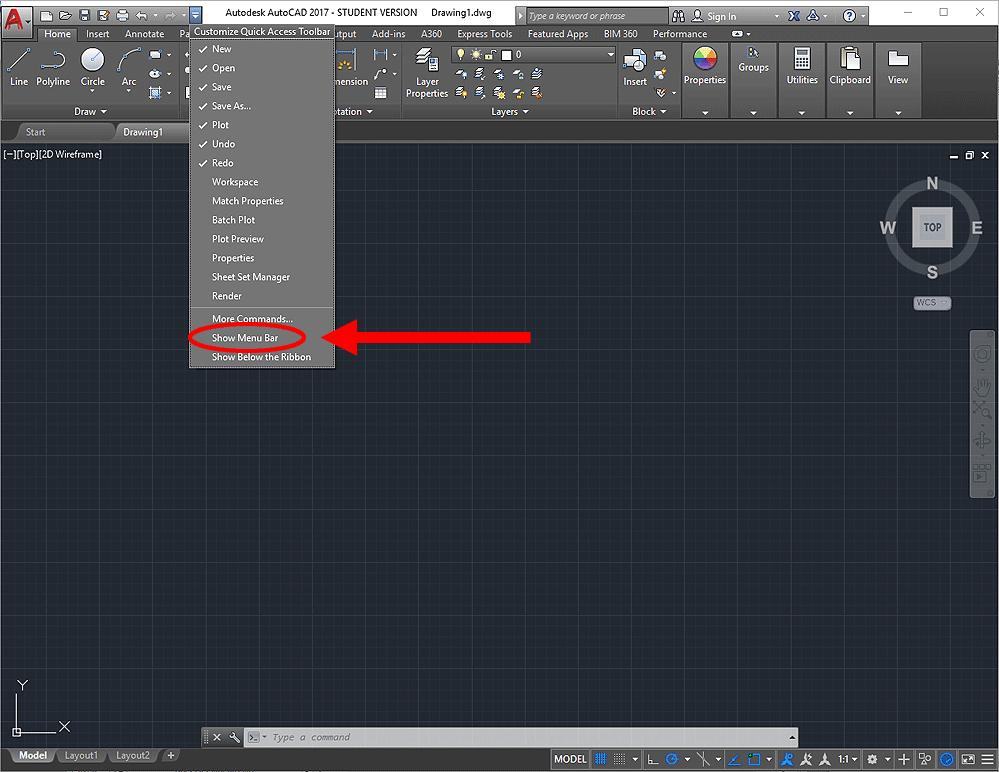

2)

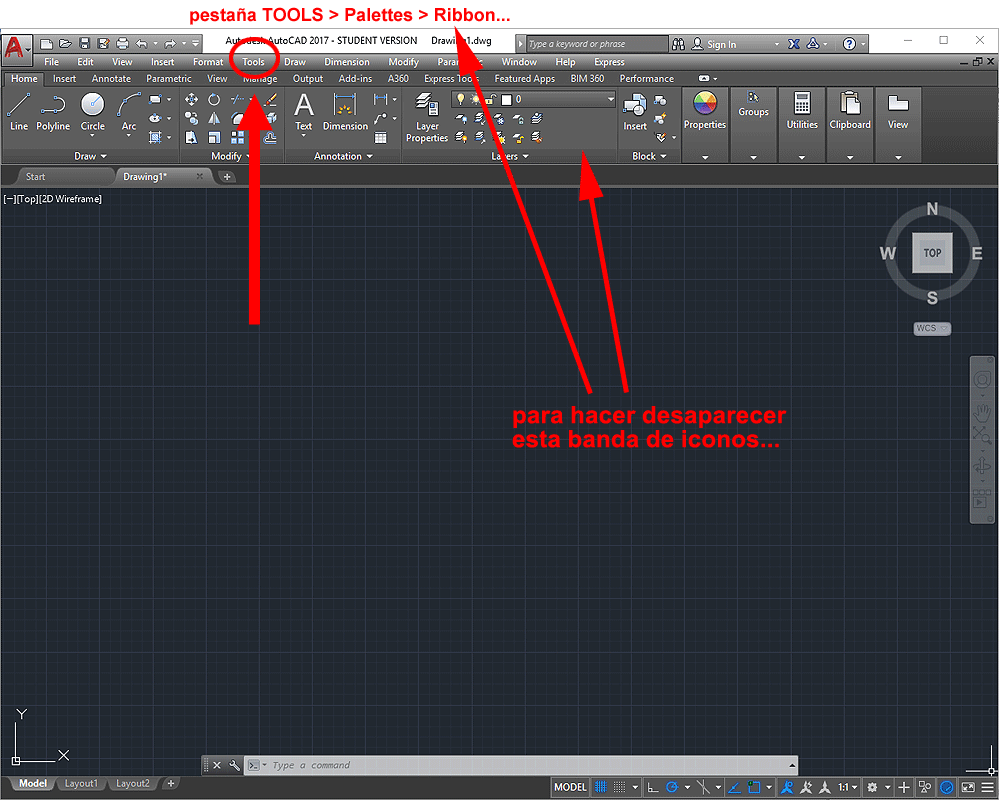

3)

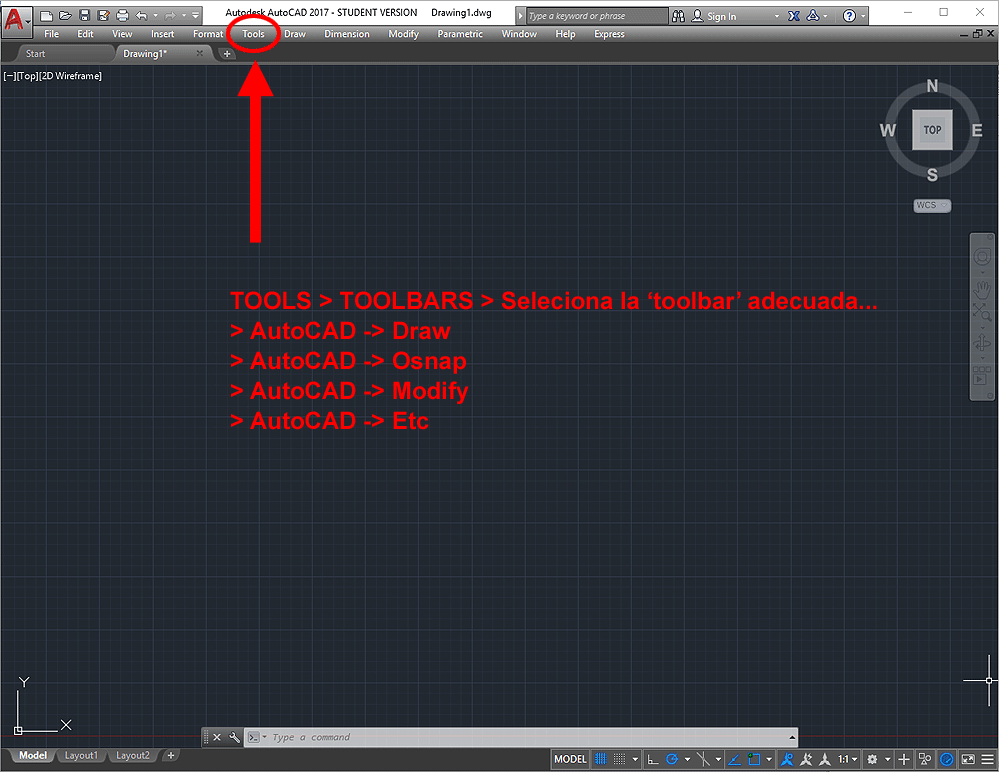

4)
5)

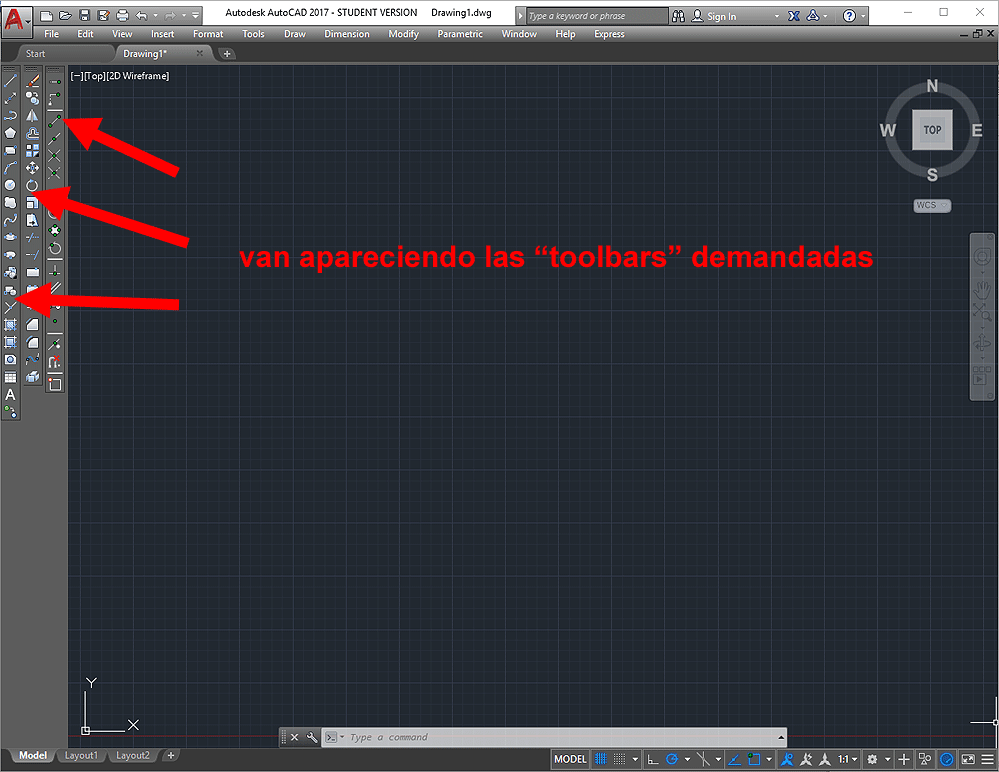

6)

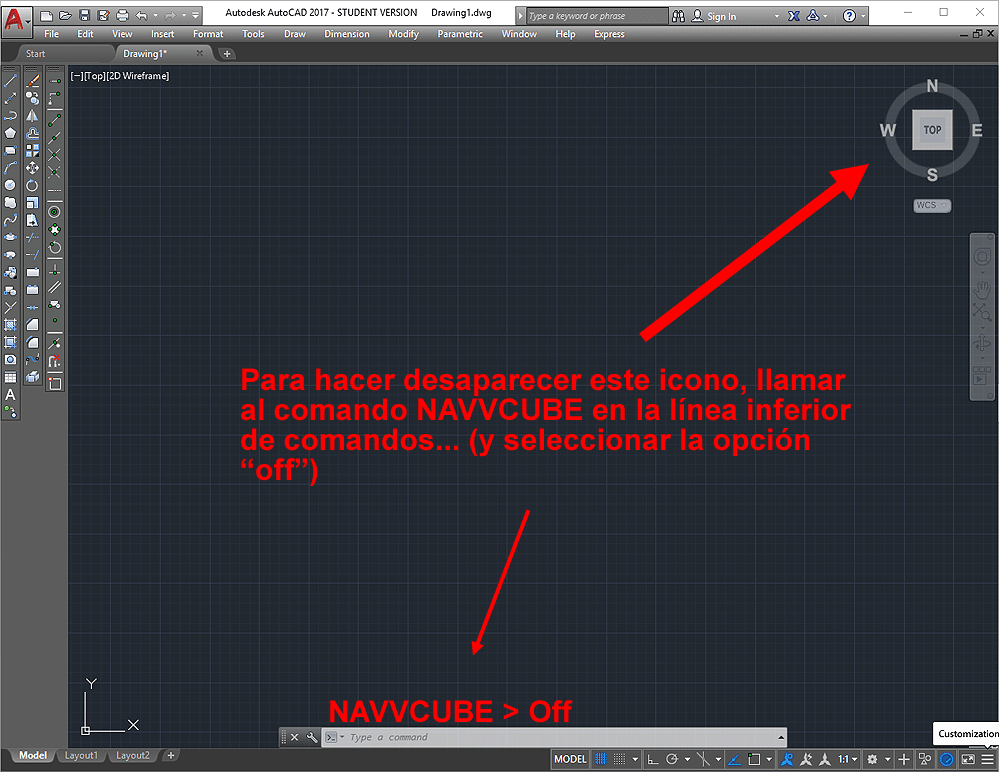

Para suprimir el icono de navegacion 3D circular que aparece sobre la esquina superior derecha de la superficie de dibujo (no se necesita en la primera parte del curso) se apela al comando NAVVCUBE:
7)

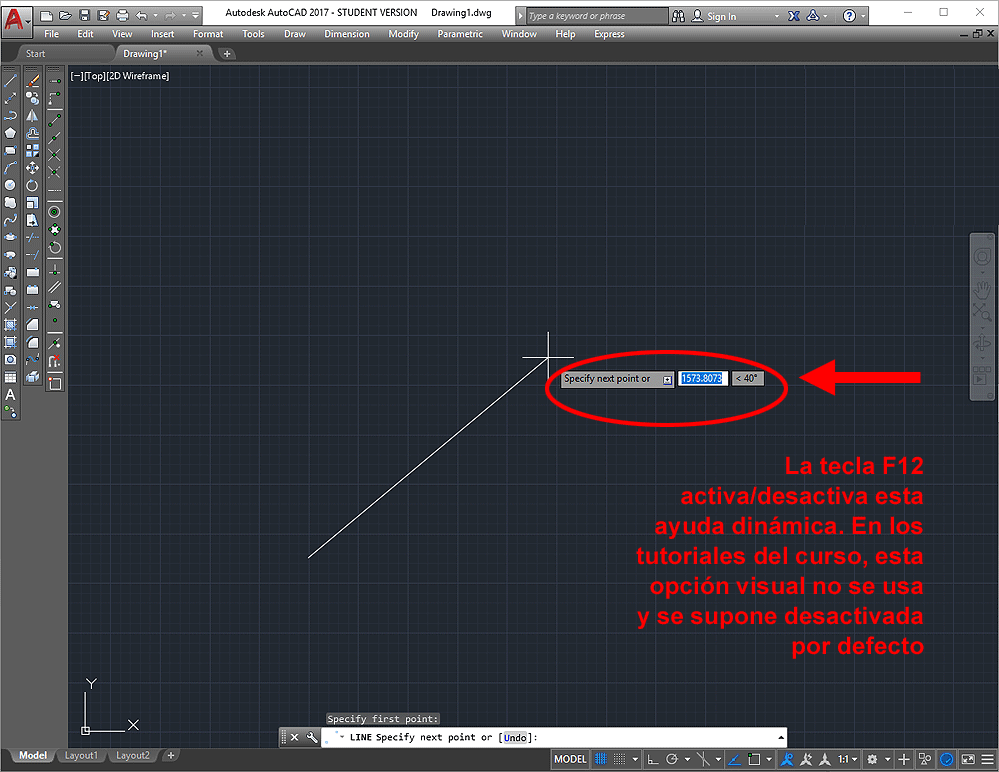

Coordenadas dinámicas (Dynamic input):
Esta ayuda visual se consigue simplemente pulsando la tecla F-12
Esta opción se suele mostrar desactivada en los tutoriales del curso y en las demostraciones del profesor
8)

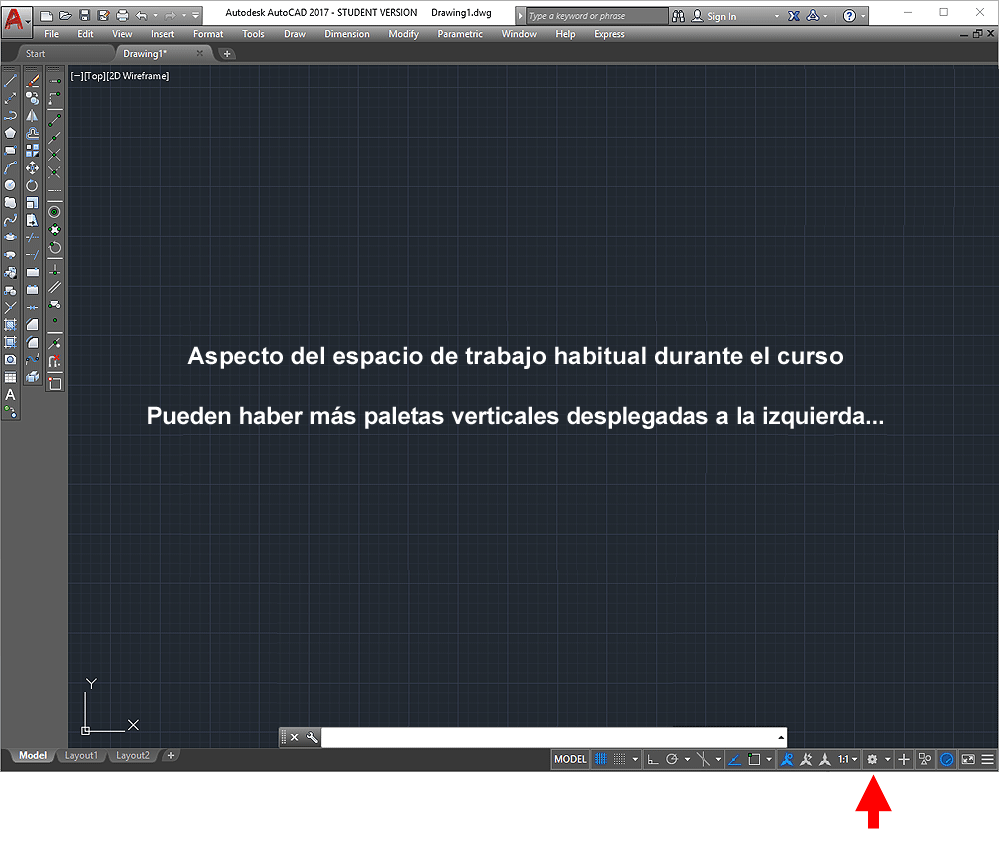

El aspecto final del espacio de trabajo del programa debe ser como el siguiente:
El espacio de trabajo o "workspace" puede guardarse con el comando WSSAVE, y puede otorgársele un nombre; se recupera clicando el icono del "engranaje" en la cornisa inferior de iconos:
-> My workspace Settings -> Menú desplegable junto a la expresión 'My workspace', arriba del cuadro... -> Selección del nombre previamente guardado con WSSAVE...)
