LA ELIPSE Y LA PERSPECTIVA ISOMÉTRICA
La elipse "verdadera" (que obedece a la ecuación de la elipse) es la figura exacta que representa la circunferencia en Perpectiva Isométrica.
A veces, las elipses isométricas se representan como óvalos, por ser más fáciles de dibujar, pero son sólo una aproximación.
Ver artículo de explicación "elipse verdadera vs. óvalo"
aquíEn AutoCAD, cuando se dibuja una elipse isométrica (ELLIPSE), hay que indicar expresamente que se quiere dibujar una elipse isométrica... (con una "I"), y, con antelación, hay que poner el parámetro PELLIPSE = 1
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
ELIPSES VERDADERAS

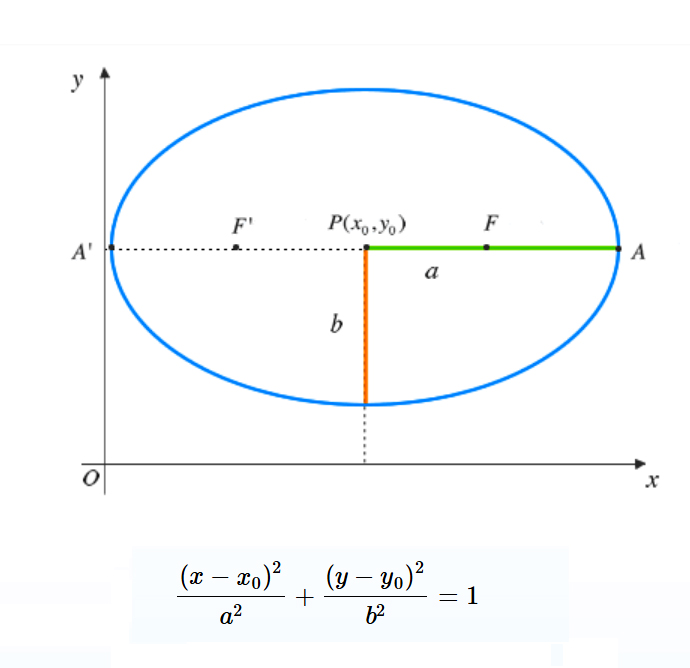

0) Ecuación de la elipse
1) A partir del eje mayor y del eje menor, se dibujan dos circunferencias, y después sucesivos "delta X" y "delta Y", marcando puntos...
2) Método de la tarjeta:
3) Por haces proyectivos...
4) Un link sobre elipses...
https://es.wikibooks.org/wiki/Geometr%C3%ADa_Anal%C3%Adtica/Elipse/Dibujo_de_la_elipse
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

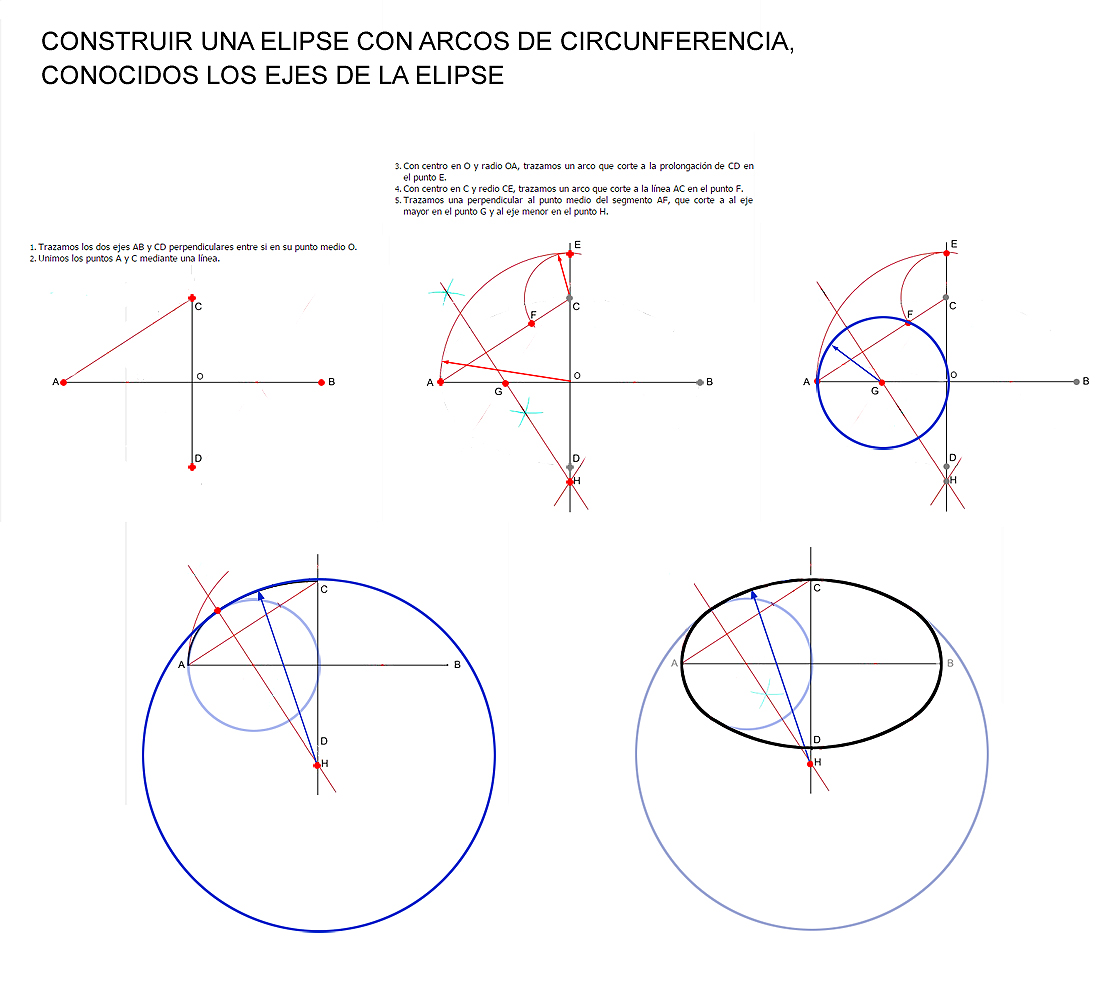

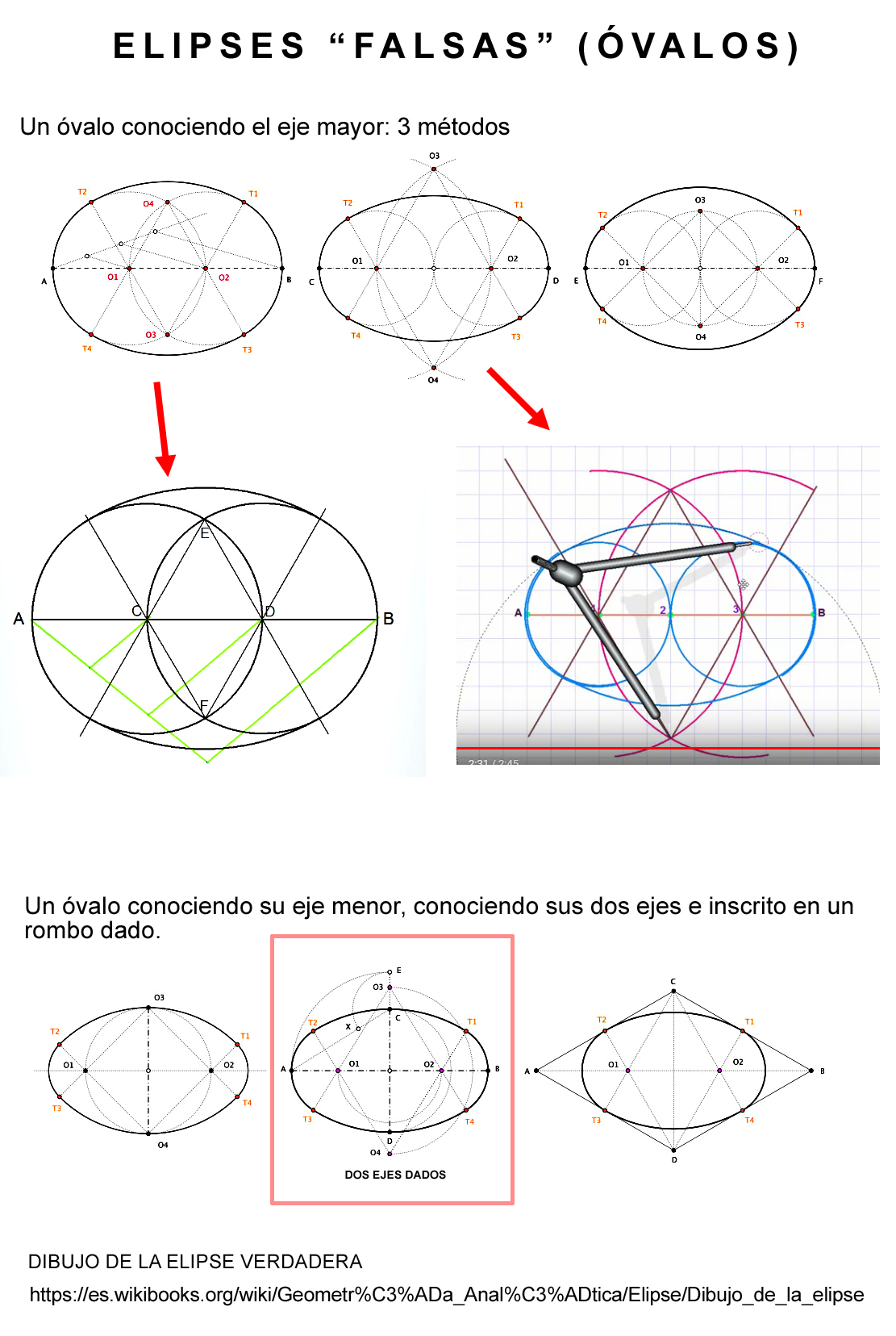

ELIPSES "FALSAS", óvalos, etc.
