EJERCICIOS FINALES DE LA SEGUNDA PARTE

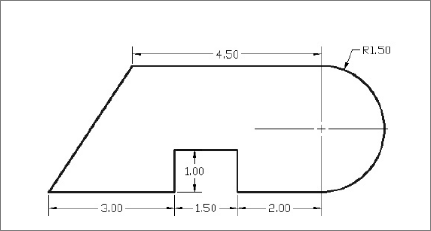

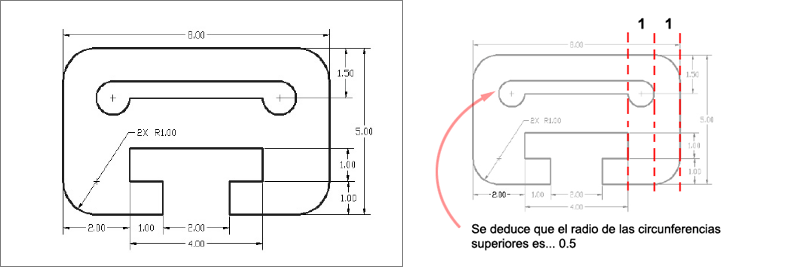

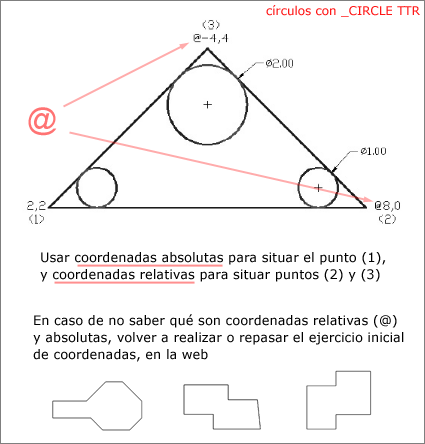

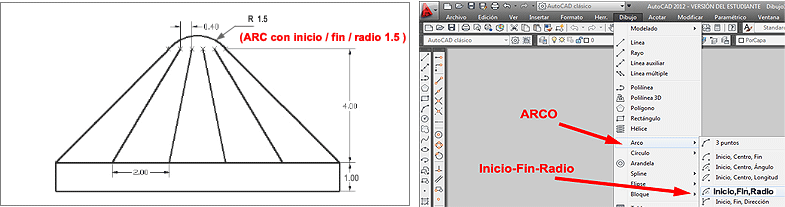

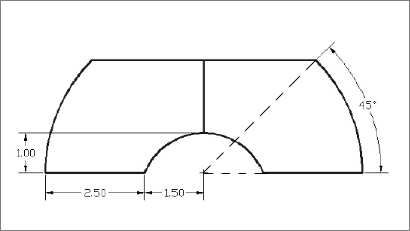

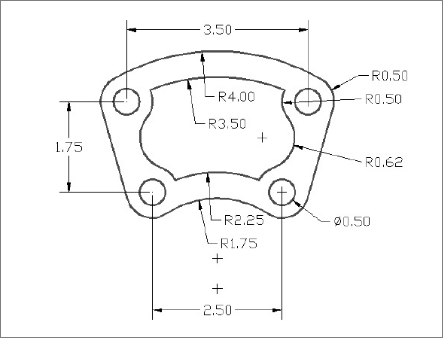

Dibujar las siguientes piezas (A, B, C, D E, F, G, H, I, J), cada una en un archivo separado de AutoCAD, con la numeración que corresponda.

No se han de rotular las cotas de los dibujos originales.

Las unidades son centímetros.

Debido a la fuente anglosajona de estas imágenes,
- los puntos (.) en la cota son "coma decimal" (como sucede en la notación de AutoCAD, por defecto)

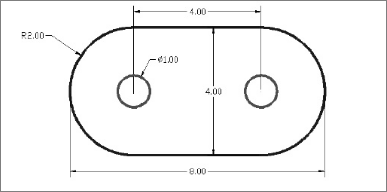

Por ejemplo, "radio 2.00" en la imagen A, para nosotros europeos quiere decir en realidad "radio 2"

- las comas (,) en la cota indican separación entre abcisa y ordenada, o entre coordenada 'X' y coordenada 'Y'

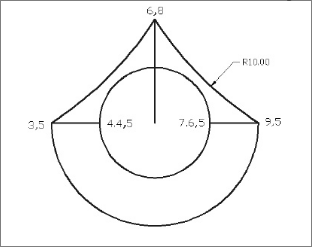

Por ejemplo, "4.4 , 5" en la imagen D, para nosotros europeos quiere decir en realidad "abcisa 4,4 / ordenada 5"


A.



B.



C.



D.



E.



F.



G.



H.




I.




J.

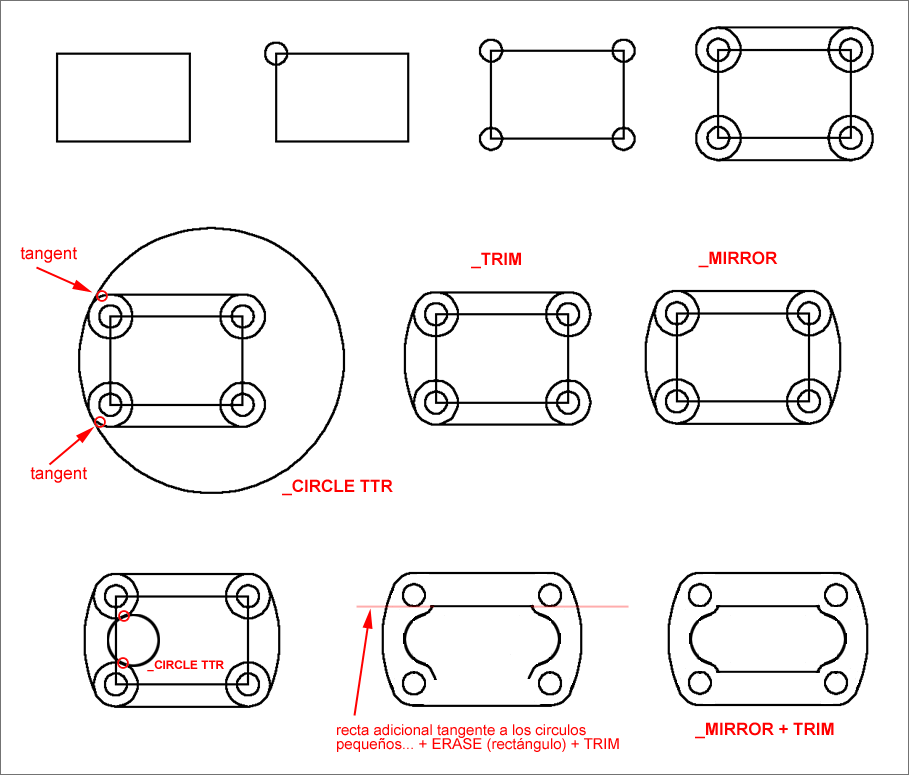

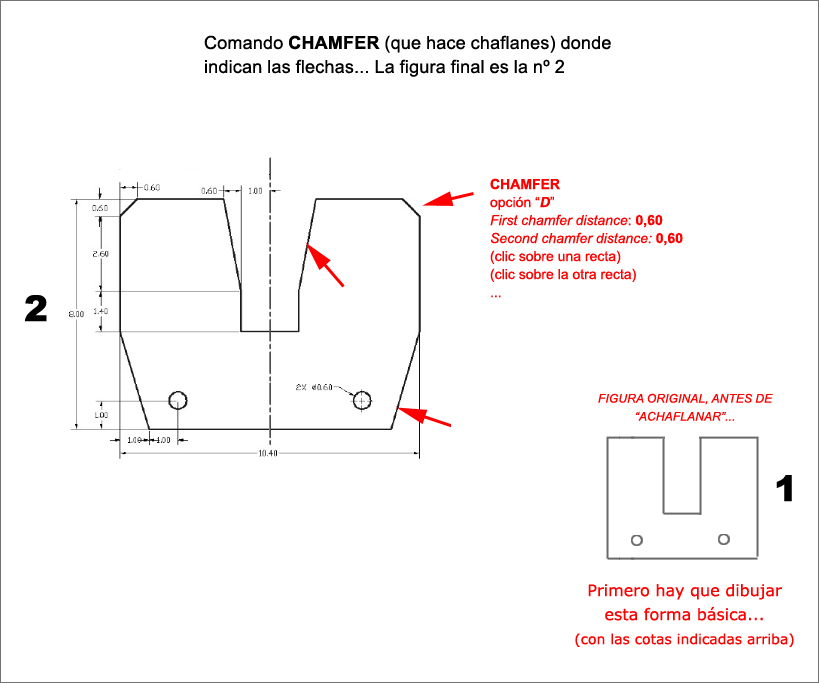

        Hay que dibujar primero la figura que está bajo el rótulo "Figura original antes de achaflanar"
