Comando ARRAYPOLAR para copias radiales

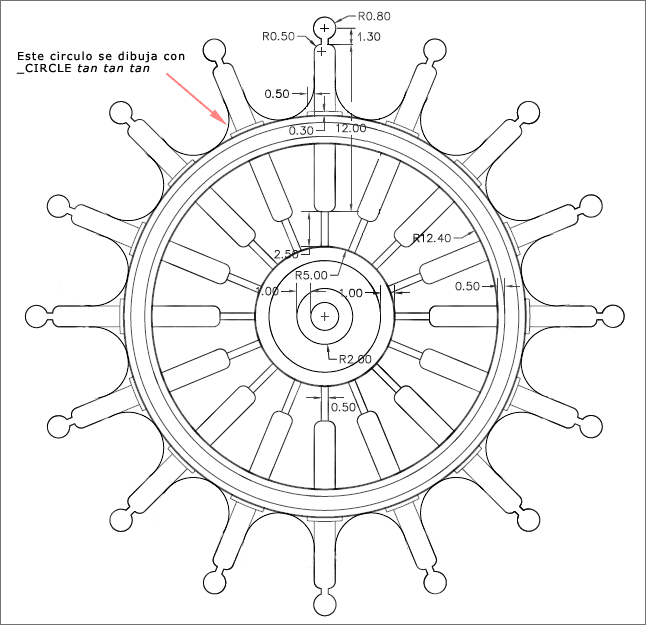

- Dibujo de un timón (con copia radial)

- Ver tutorial del comando _ARRAY aquí

- Partiendo de un dibujo nuevo, realizar el siguiente ejercicio (nombrándolo y numerándolo al final con el criterio de siempre)

- Antes de aplicar _ARRAYPOLAR, hay que pensar y dibujar una "célula repetitiva" adecuada, que no genere solapes...

- Ojo con solapar elementos del dibujo al proceder a la copia múltiple con _ARRAYPOLAR: ¡está terminantemente prohibido solapar elementos en un dibujo de CAD!

- Crear las capas auxiliares de construcción que sean necesarias

- No hace falta poner las cotas

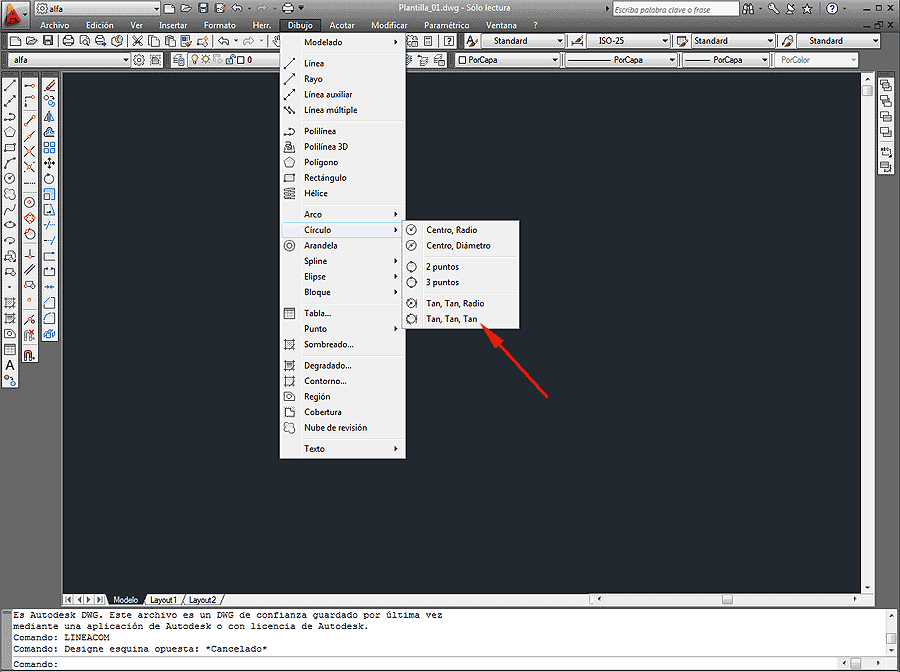

- Para trazar el círculo indicado por la flecha, ver aquí
