La mayoría de estos ejercicios son muy sencillos y rápidos, pero, no obstante, se han de guardar en ficheros 'dwg' independientes, con la numeración que corresponda
Hay 4 ejercicios a guardar...

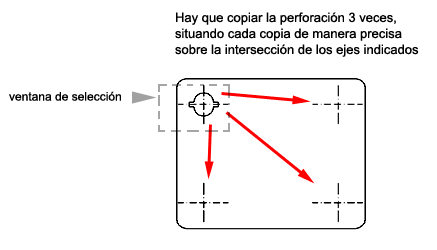

Cómo "copiar" . Práctica sobre el dibujo "Ejemplo-C.DWG" (comando COPY, y precisión con OSNAP)
Command: COPY (Return)
Select objects:
First Corner/Second corner:
englobar en una ventana la perforación que aparece arriba a la izquierda
Select objects: (Return)
8 found...
Base point: int (Return)
intersection of: clic en la cruz dentro de la perforación inicial
Second point of displacement: clic en la cruz arriba a la derecha
Second point of displacement: clic en la cruz abajo a la izquierda
Second point of displacement: clic en la cruz abajo a la derecha
Second point of displacement: (Return)
Command:

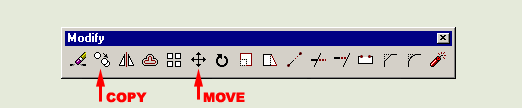

- El ejercicio está desarrollado desde la línea de comandos (se puede hacer también llamando al icono de COPY desde la paleta correspondiente)
- COPY funciona así: primero hay que seleccionar lo que se quiere copiar, luego se da Return, e inmediatamente se define un 'vector de desplazamiento'... Finalmente, el comando se acaba con Return
- Tutorial sobre COPY en:
http://www.cadtutor.net/tutorials/autocad/modifying-objects.php#Copy
- Guardar el dibujo
Cómo "mover". Práctica sobre el dibujo "Ejemplo-C.DWG" acabado antes
- Comando MOVE
- Se empieza este ejercicio a partir del último dibujo completado (con las 4 perforaciones bien colocadas)

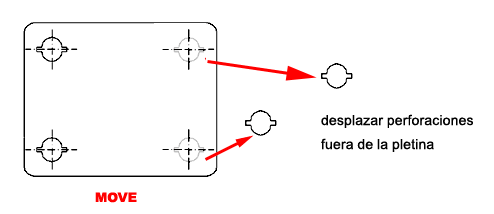

- Mover una o varias perforaciones: comprobar cómo el comando MOVE opera igual que el comando COPY, sólo que desaparece el gráfico original...
- MOVE funciona con una rutina similar a COPY: primero hay que seleccionar lo que se quiere mover, luego se da Return, e inmediatamente se define un 'vector de desplazamiento'... Finalmente, el comando se acaba con Return
- Tutorial sobre MOVE en:
http://www.cadtutor.net/tutorials/autocad/modifying-objects.php#Move
- Guardar el dibujo
Prácticas sobre el dibujo "Ejemplo-D.DWG" (comandos COPY y ROTATE)
copiar múltiples veces la flecha original...
Command: _COPY (Return)
Select objects:
First Corner/Second corner: englobar en una ventana de selección toda la flecha...
Select objects: (Return)
7 found...
Second point of displacement: clic en otro punto (cualquiera) de la pantalla
Second point of displacement: clic en otro punto (cualquiera) de la pantalla
Second point of displacement: clic en otro punto (cualquiera) de la pantalla
Etc. (crear 4 o 5 copias de la flecha)
Second point of displacement: (Return)
Command:
II)
escoger una de las flechas y rotarla...
Command: _ROTATE (Return)
Select objects: P (Return)
(queda seleccionada la flecha inicial..., y sinó, seleccionarla con una ventana)
Base point: mid (Return)
midpoint of: seleccionar el punto medio de la cola de la flecha (punto de rotación)
Command:
III)
escoger otra flecha y rotarla...
Command: _ROTATE (Return)
Select objects:
First Corner/Second corner:
englobar en una ventana de selección otra de las flechas copiadas...
Select objects: (Return)
7 found...
Base point: mid (Return)
midpoint of: seleccionar el punto medio de la cola de la flecha (punto de rotación)
Command:
FINAL
- Guardar un único dibujo incluyendo las tres partes (I, II y III)

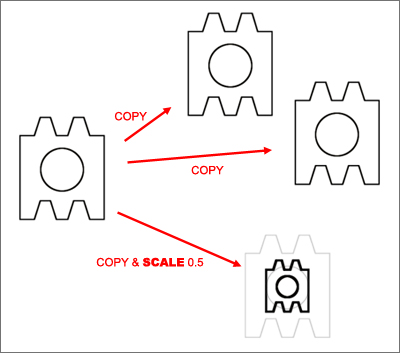

Prácticas sobre el dibujo "Ejemplo-E.DWG" (comandos COPY y SCALE)
- Efectuar diversas copias de un gráfico original
- Sobre una de las copias, hacer una reducción de tamaño
Command: _COPY (Return)
Select objects:
First Corner/Second corner:
englobar en una ventana de selección toda la pieza...
Select objects: (Return)
21 found...
Base point: seleccionar un punto en el interior de la pieza
Second point of displacement: clic a la derecha de la pantalla
Second point of displacement: clic a la derecha de la pantalla
Second point of displacement: (Return)
Command:
Command: _SCALE (Return)
Select objects:
First Corner/Second corner: englobar en una ventana de selección una de las dos piezas copiadas...
Select objects: (Return)
Base point: seleccionar un punto en el interior de la pieza
Command:
FINAL
- Guardar un único dibujo
